法蘭式與對夾式DN80蝶閥型號結構尺寸及安裝技術規范

[ 2026-05-15 ]

根據當前公開資料，法蘭式與對夾式 ‌DN80 蝶閥‌ 的結構尺寸及安裝技術規范如下：

‌一、結構尺寸對比（DN80）‌

類型	結構長度 L (mm)	法蘭外徑 D (mm)	螺栓孔數/直徑 (φd×z)	法蘭厚度 H (mm)	安裝參考標準
‌法蘭式蝶閥‌	‌114‌ ‌‌	‌165‌ ‌‌	‌4–18‌ ‌‌	‌約18–20‌（估算）	GB/T 12221-2005 ‌‌
‌對夾式蝶閥‌	‌49‌ ‌‌	‌160‌（典型值，參考‌‌）	‌8–18‌（常見配置）‌‌	‌無獨立法蘭‌（靠管道法蘭夾緊）	GB/T 12221-2005 ‌‌

注：法蘭式蝶閥自帶法蘭，其結構長度指兩法蘭端面距離；對夾式蝶閥無自備法蘭，通過雙頭螺栓夾裝于兩管道法蘭之間。

‌二、典型型號示例‌

‌法蘭式蝶閥‌
- D41X-10Q（中線軟密封）‌‌
- D342X-16Q（雙偏心軟密封）‌‌
- D343H-10C（三偏心硬密封）‌‌
‌對夾式蝶閥‌
- D373W-25R（多層次硬密封不銹鋼）‌‌
- D341X-1.6C（軟密封，帶蝸輪）‌‌

法蘭蝶閥

‌三、安裝技術規范要點‌

‌法蘭式蝶閥‌
- 需與管道法蘭對齊，使用螺栓連接兩端法蘭。
- 安裝時注意法蘭密封面清潔、平行，避免偏心受力。
- 適用于大口徑或高壓工況，常用于水利、石化、供熱等系統 ‌‌。
‌對夾式蝶閥‌
- 安裝時夾裝于兩管道法蘭之間，使用雙頭螺栓貫穿并緊固。
- 要求管道法蘭間距精確匹配閥門結構長度，否則易泄漏或損壞閥體。
- 結構緊湊、重量輕，適用于空間受限場合 ‌‌。
‌通用規范‌
- 執行標準：GB/T 12238-2008（蝶閥通用技術條件）‌‌。
- 壓力等級：常見 PN1.0 / PN1.6 MPa（10公斤）‌‌。
- 工作溫度：軟密封 ≤100–120℃，硬密封可達 400℃ ‌‌ 。

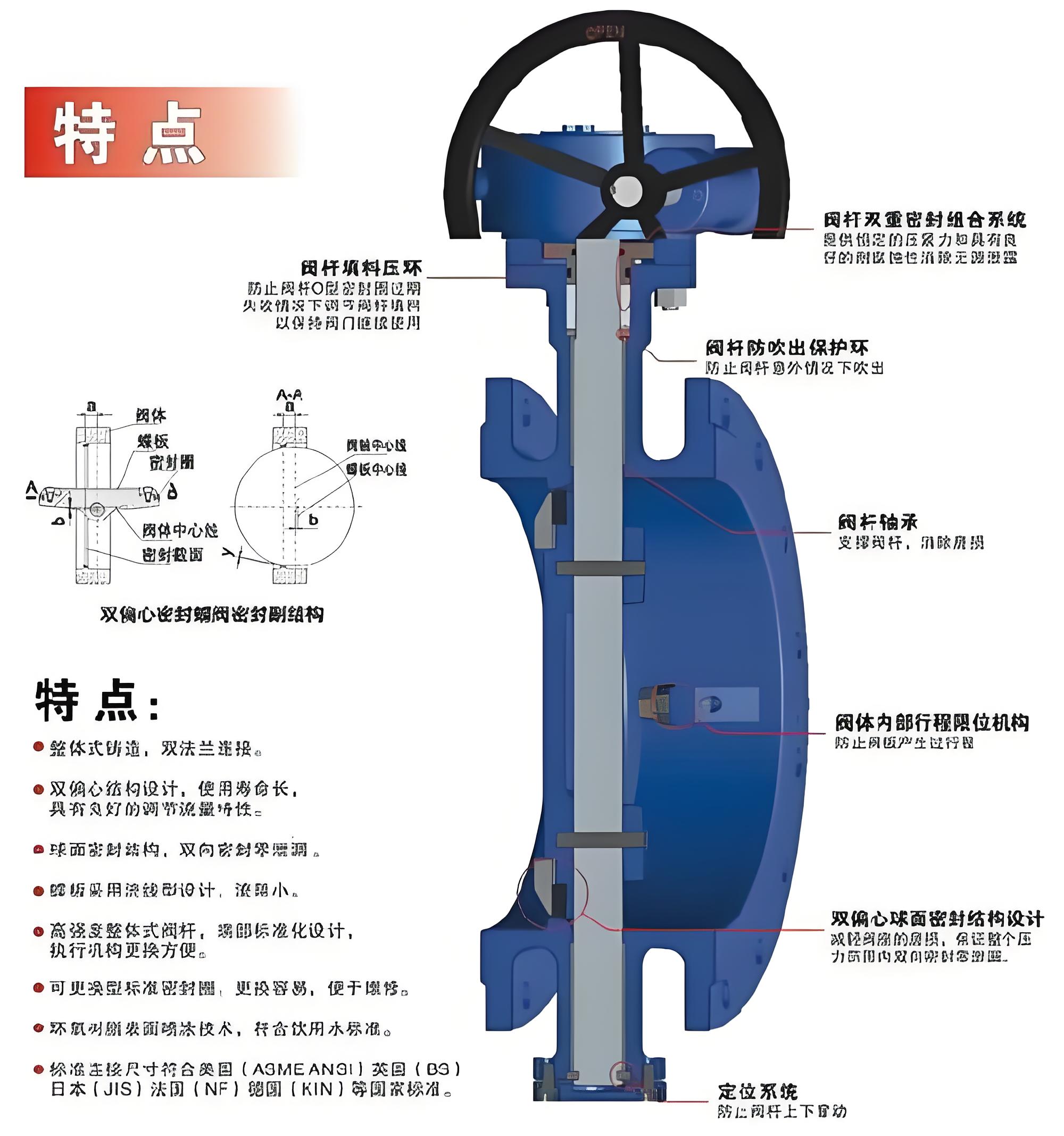

對夾蝶閥

本文標題：法蘭式與對夾式DN80蝶閥型號結構尺寸及安裝技術規范 本文地址：http://www.2gang.cn/tech-diefa/7716.html

上一篇：D343H-16C與D971X-16Q：DN80蝶閥型號命名邏輯及選型指南 / 下一篇：中線與偏心結構DN100電動蝶閥型號差異及技術優勢對比??

閥門資訊

閥門知識

閥門產品

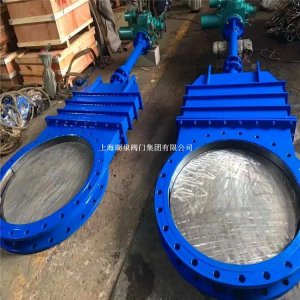

: 大口徑耐磨電動刀閘閥PZ973H-10 D

: 電動蝶閥d941x-16 dn100生產廠家直銷

$電動閘閥\Z941H-25 DN50廠家價格$: 電動閘閥\Z941H-25 DN50廠家價格

: 插板閥規格型號大全及說明

: 電動蒸汽調節閥DN125（輸入信號

: 不銹鋼刀型閘閥

: 物聯網模塊控制電動閥

: dn250煤礦井下電動閘閥

: 球閥Q41F-64C：DN50 64公斤碳鋼材質

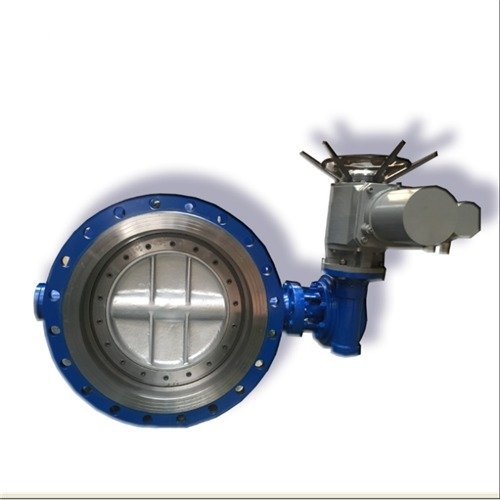

: 不銹鋼電動閥門d943w-16p dn600批發價
