D343H-16C與D971X-16Q：DN80蝶閥型號命名邏輯及選型指南
[ 2026-05-15 ]
根據資料，D343H-16C 與 D971X-16Q 均為符合國標（GB/T 1048、GB/T 12238）的蝶閥型號，其命名邏輯遵循統一的閥門型號編碼規則。以下是詳細解析及 DN80 規格下的選型建議。
一、型號命名邏輯
閥門型號通常按以下結構編碼：
[閥門類型][驅動方式][連接方式][結構形式][密封面/襯里材料]-[公稱壓力][閥體材料]
- D：蝶閥
- 3：蝸輪驅動
- 9：電動驅動
- 4：法蘭連接
- 7：對夾連接
- 3：三偏心結構
- 1：中線結構
- H：閥座堆焊不銹鋼（硬密封）
- X：橡膠軟密封（如天然橡膠、乙丙橡膠等）
- 16：公稱壓力 1.6 MPa（即 16 公斤級）
- C：碳素鋼（WCB）
- Q：球墨鑄鐵（QT450-10）
- P：不銹鋼（304 或 CF8）
D343H-16C
- D：蝶閥
- 3：蝸輪驅動
- 4：法蘭連接
- 3：三偏心結構
- H：閥座堆焊不銹鋼（硬密封）
- 16：1.6 MPa
- C：閥體材料為碳素鋼（WCB）
- 通徑 DN80：表示公稱通徑為 80 mm

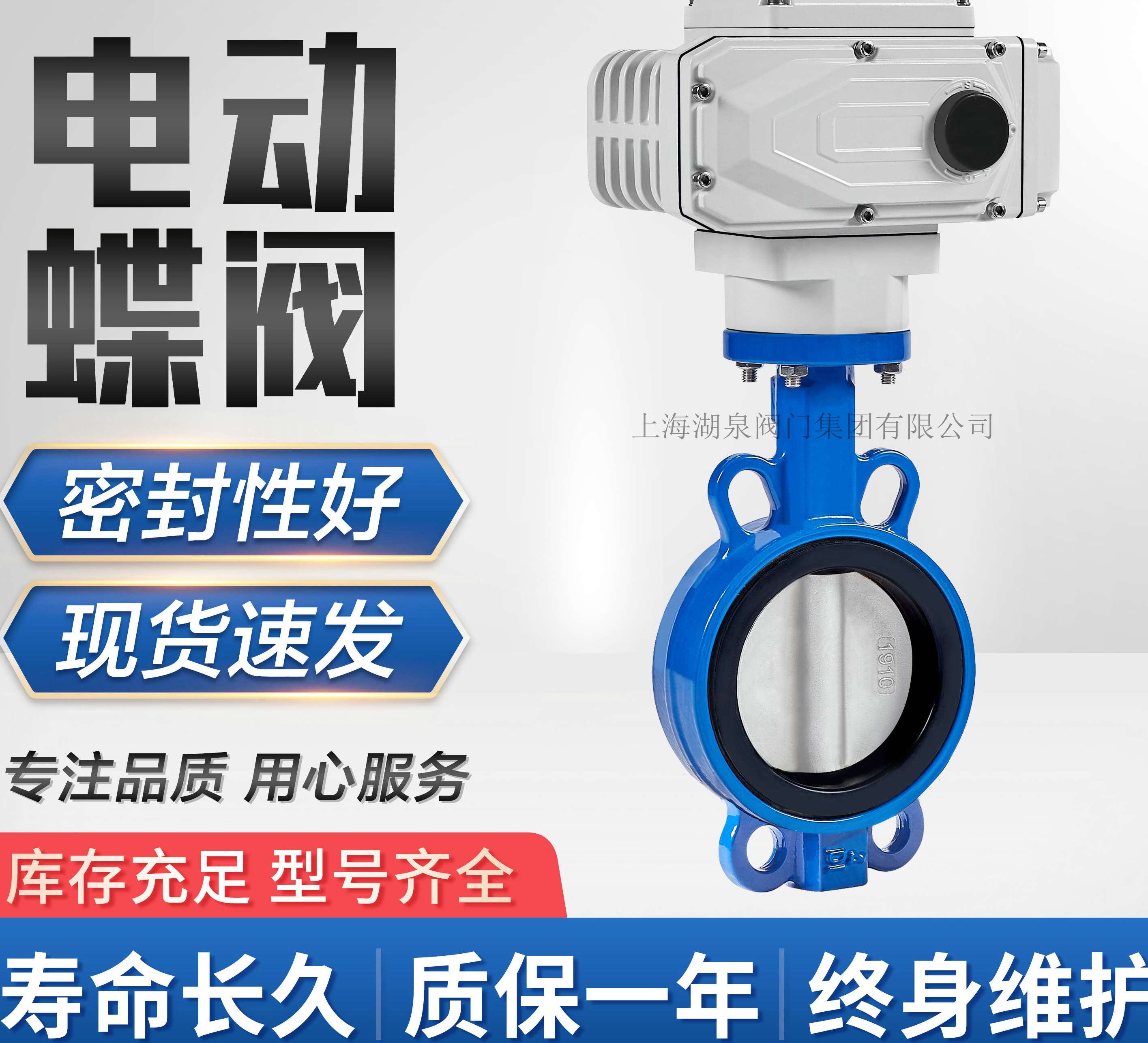

D971X-16Q
- D：蝶閥
- 9：電動驅動
- 7：對夾連接
- 1：中線結構
- X：橡膠軟密封（具體類型如 NBR、EPDM 等需看后綴，如 X1、X3 等）
- 16：1.6 MPa
- Q：閥體材料為球墨鑄鐵（QT450-10）
- 通徑 DN80：同樣表示 80 mm 通徑
注：部分資料中 D971X-16Q 的“Q”指閥體材質為球墨鑄鐵 ，而“X”代表橡膠軟密封，但未明確具體橡膠類型；若需精確密封材質，應查看完整型號如 D971X3-16Q（乙丙橡膠）。
二、DN80 蝶閥選型指南
選型需綜合考慮 工況介質、溫度、壓力、驅動方式、安裝空間及成本 等因素。
| 項目 | D343H-16C | D971X-16Q |
|---|---|---|
| 驅動方式 | 蝸輪手動（適合現場無電源、低頻操作） | 電動（適合遠程控制、自動化系統） |
| 連接方式 | 法蘭連接（密封性好，適用于高壓、大口徑） | 對夾連接（結構緊湊，節省空間，適用于低壓中小管徑） |
| 結構形式 | 三偏心（密封性能好，耐高溫高壓，壽命長） | 中線（結構簡單，成本低，適用于常溫低壓） |
| 密封材質 | 硬密封（H，耐高溫、耐磨損，適用于油品、蒸汽等） | 軟密封（X，橡膠，適用于水、空氣、弱腐蝕介質，溫度 ≤80~120℃） |
| 閥體材質 | 碳鋼（WCB，適用于一般工業介質） | 球墨鑄鐵（QT450-10，耐腐蝕性較好，成本適中） |
| 適用溫度范圍 | -20℃ ~ 220℃（依閥座材質而定） | -20℃ ~ 80℃（NBR）或 -40℃ ~ 120℃（EPDM） |
| 典型應用場景 | 石油化工、電力、蒸汽管道、高壓系統 | 給排水、污水處理、暖通、市政工程 |
三、選型建議
-
優先選 D343H-16C 當：
- 介質為油品、蒸汽、弱酸堿等要求較高密封性和耐溫性；
- 系統壓力 ≥1.0 MPa；
- 現場有手動操作需求或無穩定電源；
- 需要長壽命、低泄漏（硬密封泄漏率可低至 10?? Pa·m³/s）。
-
優先選 D971X-16Q 當：
- 介質為水、空氣、污水等非腐蝕性或弱腐蝕性流體；
- 工作溫度 ≤80℃（若用 NBR）或 ≤120℃（若用 EPDM）；
- 需要電動控制、集成 PLC/DCS 系統；
- 安裝空間受限（對夾式更緊湊）；
- 成本敏感（通常比三偏心蝶閥便宜）。
?? 注意：若用于 污水、雨水管道，D971X-16Q 更常見，且需確認橡膠材質是否耐污水成分（如推薦 EPDM 或 NBR）。
四、參考品牌與技術支持
- 上海湖泉閥門：提供上述兩種型號，支持定制，并有詳細技術參數 。生產 D971X 系列電動蝶閥，防護等級 IP67，支持 4–20mA 調節
如需進一步選型，建議提供具體 介質、溫度、壓力、控制方式（手動/自動）及安裝環境。
