電動閘閥Z945X一16 DN200產品詳細技術說明書
[ 2022-07-27 ]

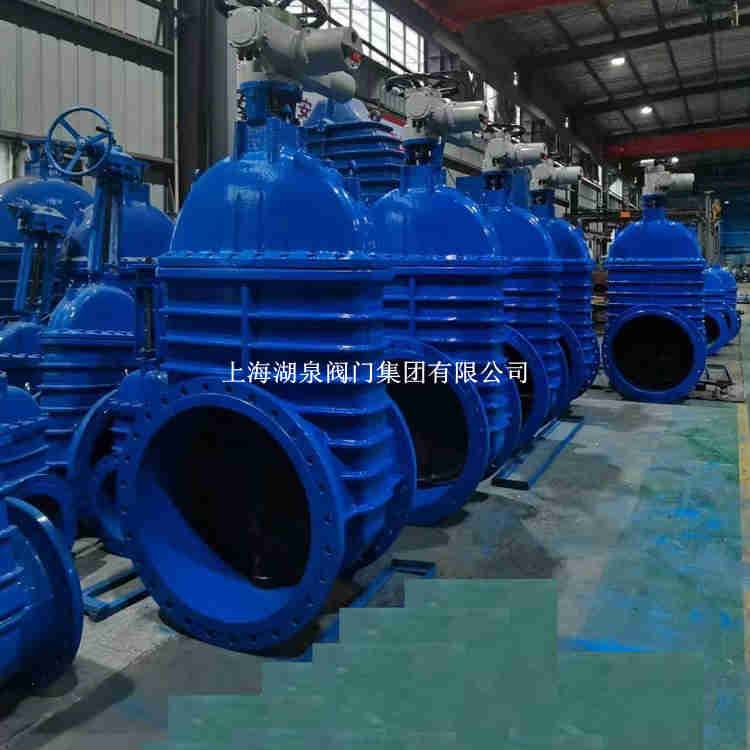

上海湖泉閥門集團有限公司是一家電動閘閥Z945X-16 DN200生產廠家，它是采用的球墨鑄鐵或碳鋼鑄造而成,具有強度高、重量輕等優點， Z945X 型鑄鐵電動暗桿軟密封閘閥:電動、法蘭連接、暗桿楔式剛性單閘板,閥座密封面材料為丁腈橡膠,公稱壓力 PN16, 產品性能參數 Z945X-16型鑄鐵電動暗桿軟密封閘閥是一種橡膠(NBR)密封閘閥,用于電力、水力、冶金、化工等行業的給排水管路系統,電動軟密封閘閥作為控制介質流量的啟閉或調節裝置。
電動閘閥Z945X一16 DN200產品性能參數：
電動閘閥Z945X一16 DN200產品主要零件材料：
電動閘閥Z945X一16 DN200產品主要外形尺寸
電動閘閥Z945X一16 DN200產品性能參數：
| 型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 |
| Z945X-10 | 10 | 1.0 | ≤80 | 水 |
電動閘閥Z945X一16 DN200產品主要零件材料：
| 型號 | 材料 | |||
| 閥體、閥蓋 | 閥桿 | 襯膠閘板 | 填料 | |
| Z945X-10 | 灰鑄鐵 | 鉻鎳不銹鋼 | 球墨鑄鐵（氟橡膠） | 氟橡膠 |
電動閘閥Z945X一16 DN200產品主要外形尺寸
| DN | L | D | D0 | D1 | b | f | z×Φd |
| 50 | 178 | 165 | 125 | 99 | 20 | 3 | 4×Φ19 |
| 65 | 190 | 185 | 145 | 118 | 20 | 3 | 4×Φ19 |
| 80 | 203 | 200 | 160 | 132 | 22 | 3 | 8×Φ19 |
| 100 | 229 | 220 | 180 | 156 | 24 | 3 | 8×Φ19 |
| 125 | 254 | 250 | 210 | 184 | 26 | 3 | 8×Φ19 |
| 150 | 267 | 285 | 240 | 211 | 26 | 3 | 8×Φ23 |
| 200 | 229 | 340 | 295 | 266 | 26 | 3 | 8×Φ23 |
| 250 | 330 | 395 | 350 | 319 | 28 | 3 | 12×Φ23 |
| 300 | 356 | 445 | 400 | 370 | 28 | 4 | 12×Φ23 |
| 350 | 381 | 505 | 460 | 429 | 30 | 4 | 16×Φ23 |
| 400 | 406 | 565 | 515 | 480 | 32 | 4 | 16×Φ28 |
| 450 | 432 | 615 | 565 | 530 | 32 | 4 | 20×Φ28 |
| 500 | 457 | 670 | 620 | 582 | 34 | 4 | 20×Φ28 |
| 600 | 508 | 780 | 725 | 682 | 36 | 5 | 20×Φ31 |
