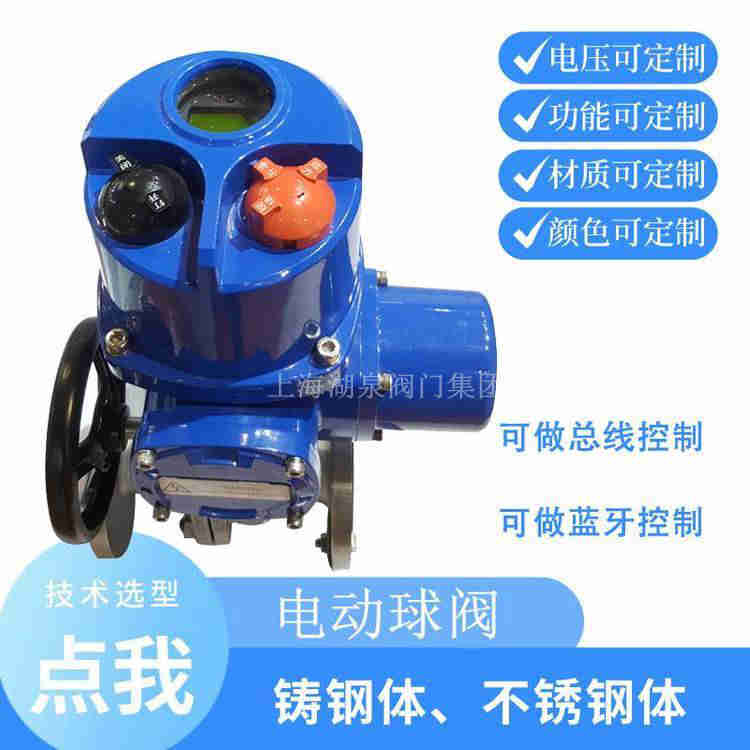

上海湖泉閥門集團有限公司電動球閥Q941一16P  dn300怎么接線控制尺寸范圍: DN10-DN250(3/8"-10")。 壓力范圍: 0.1~16.0Mpa(150~1500lb)。 適用溫度:-60℃≤t≤350℃. 電動球閥選配電動執行器注意說明 1、電源電壓:DC24V、DC220V、AC110V、AC220V...氣動、電動球閥可遠距離集中控制,且能滿足計算機程控之需要。 電動球閥種類有:浮動球球閥、固定球球閥、軌道球閥、V型球閥、三通球閥、不銹鋼球閥、鍛鋼球閥...型號 Q941H-16C Q941H-16C智能型電動法蘭球閥產品介紹: 電動球閥不僅在石油、煤氣、化工、水處置等一般產業上得到普遍運用,而且還利用于熱電站的冷卻水體系。

 電動球閥采用不同的控制方式,可滿足各種不同工況的使用要求,它不僅可以實現開關作用,還可以實現閥位調節功能,且附帶手動控制裝置,一旦出現電源故障,可臨時用手動操作,不至于影響使...是一種以電能作為驅動力來驅動閥門的執行設備,以其體積小,重量輕,性能可靠,配套簡單等優點,廣泛應用于食品、環保、輕工、石油、化工等工業系統領域,常被作為管道系統的切斷...,其中包括電動球閥的工作原理圖以及電動球閥如何接線等詳細描述,遇到故障時相應對策以及安裝手冊等。

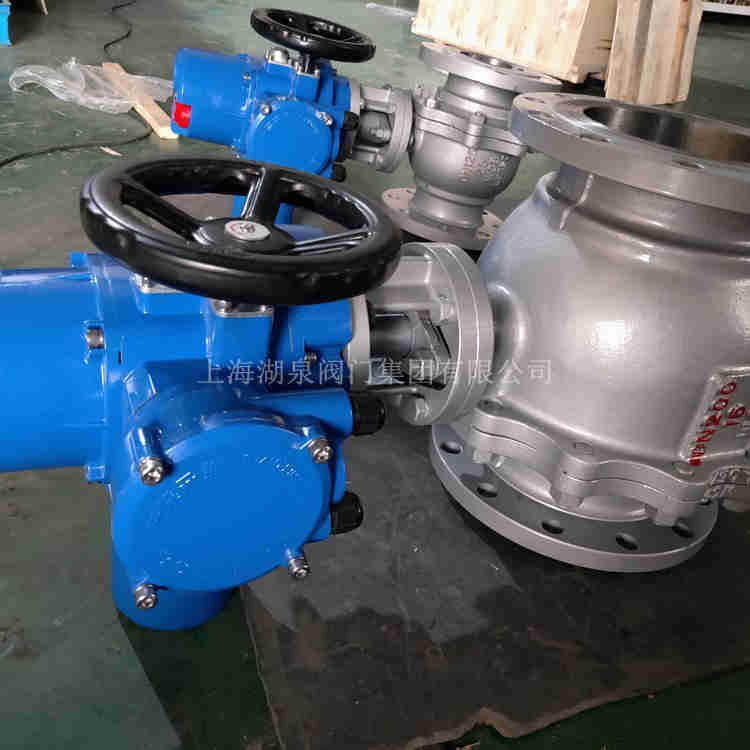

上海湖泉閥門廠家電動球閥,廣泛應用于自來水管網,污水處理,消防工程,高品質產品,滿足各個行業的需求,歡迎來電詳詢,專業的技術服務供應商,天然氣(煤氣)管網,電動球閥批發價格、電動球閥供應廠家直銷、電動球閥行情報價、電動球閥供求信息1、流體阻力小,襯里球閥內壁光滑,流道通暢是所有閥類中流體阻力的一種 3、開關迅速、 方便,只需將球體轉動90°,球閥...適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式,電動執行機構內置伺服系統,無須另配伺服放大器,輸入4-20mA信號及220VAC電源即可控制運轉。

電動球閥Q941一16P  dn300產品性能參數

Q941Y 型PN16~PN63 法蘭連接浮動硬密封電動球閥主要性能參數
型號	PN	工作壓力/ MPa	適用溫度/ ℃	適用介質
Q941Y-16C	16	1.6	-28~425	水、蒸汽、油品等
Q941Y-25	25	2.5
Q941Y-40	40	4.0
Q941Y-63	63	6.3
Q941Y-16P	16	1.6	-28~500	硝酸等腐蝕性介質
Q941Y-25P	25	2.5
Q941Y-40P	40	4.0
Q941Y-63P	63	6.3
Q941Y-16R	16	1.6
Q941Y-25R	25	2.5
Q941Y-40R	40	4.0
Q941Y-63R	63	6.3


電動球閥Q941一16P  dn300產品零部件材料

Q941Y 型PN16~PN63 法蘭連接浮動硬密封電動球閥零部件材料
型號	材料
	閥體	球體、閥桿	密封圈	填料、墊圈
Q941Y-16C	WCB	2Cr13	特種硬化材料	柔性石墨環、柔性石墨纏繞墊
Q941Y-25
Q941Y-40
Q941Y-63
Q941Y-16P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
Q941Y-25P
Q941Y-40P
Q941Y-63P
Q941Y-16R	CF8 (304)	0Cr18Ni9 (304)
Q941Y-25R
Q941Y-40R
Q941Y-63R


電動球閥Q941一16P  dn300產品外形及結構尺寸

Q941Y 型(PN16) 型法蘭連接浮動硬密封電動球閥外形及結構尺寸
DN	L	D	D1	D2	b	z×ød
15	130	95	65	45	14	4×ø14
20	140	105	75	55	14	4×ø14
25	150	115	85	65	14	4×ø14
32	165	135	100	78	16	4×ø18
40	180	145	110	85	16	4×ø18
50	200	160	125	100	16	4×ø18
65	220	180	145	120	18	4×ø18
80	250	195	160	135	20	8×ø18
100	280	215	180	155	20	8×ø18
125	320	245	210	185	22	8×ø18
150	360	280	240	210	24	8×ø23
200	400	335	295	265	26	12×ø23
