產品名稱：dn150不銹鋼電動閘閥價格[ 2021-08-30 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

更多點擊：閘閥高溫閘閥電動插板閥配水閘閥

一、dn150不銹鋼電動閘閥價格

上海湖泉閥門dn150不銹鋼電動閘閥價格Z941H不銹鋼閘閥，Z9941H日標不銹鋼閘閥適用于JIS10~20K~20K、工作溫度-29~425℃(碳鋼)和-40~500℃(不銹鋼)的著名管道，用于切斷或連接管道中的介質。

二、dn150不銹鋼電動閘閥價格產品特點

1、dn150不銹鋼電動閘閥產品設計制造符合國外先進標準要求，密封可靠，性能優良。
2、不銹鋼閘閥結構設計緊湊合理，造型美觀。
3、采用閘板結構，中大口徑設置滾動軸承，啟閉輕松。
4、根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。
5、dn150不銹鋼電動閘閥采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

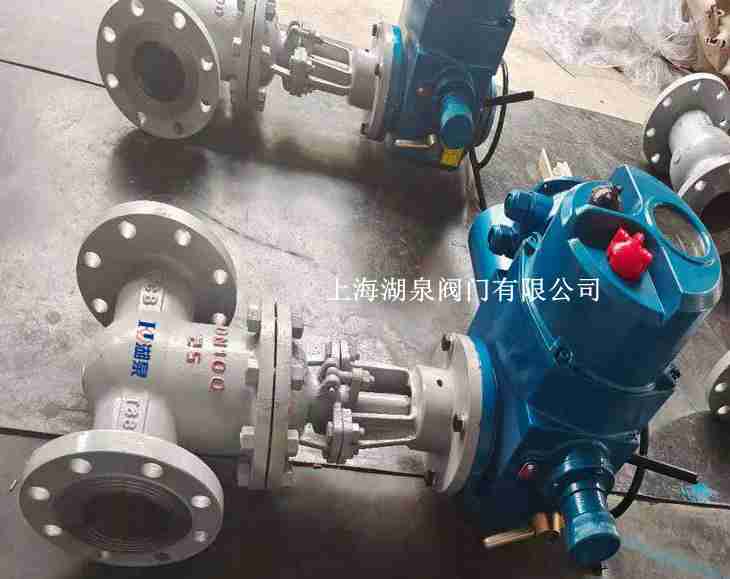

dn150不銹鋼電動閘閥價格

三、dn150不銹鋼電動閘閥價格應用規范

設計與制造 Design and Manufacture	結構長度 Face to face/ End to end	法蘭尺寸 FlangeDimension	壓力-溫度Pressure Temperature Lating	試驗-檢驗Inspection and Test
JIS B2073 B2083	JIS B2002	JIS B2212 B2214	JIS B2073 B2083	JIS B2003

四、dn150不銹鋼電動閘閥價格壓力試驗

設計與制造 Design and Manufacture	強度試驗 Shell Test		水密封試驗 WaterSeal Test		氣密封試驗 Air SealTest
設計與制造 Design and Manufacture	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.0	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	630
900	23.0	3330	17	2445

五、dn150不銹鋼電動閘閥價格主要零件材料及主要用途

閥體蓋瓣 Body Cover Disc	閥桿 Stem	密封面 Sealing Face	墊片（環） Sealing Shim	填料 Packing	工作溫度℃ Working Temperature	適用介質Suitable Medium
WCB	2Cr13	13Cr STL 木體材料 With Body Material 尼龍 Nylon	增強柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite 1Cr13/Flexible Graphite SFB-2 08軟鋼 08 Soft Steal F304 F316 F304L F316L	柔性石墨增強柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水蒸汽油品 Water Steam Petroleum Products
WC1	38CrMoAl 25Cr2MoV				≤425
WC6					≤540
WC9					≤570
C5 C12					≤540
CF8	F304				≤200	硝酸醋酸尿素 Nitric acid Acetic acid
CF8M	F316
CF3	F304L
CF3M	F316L

通徑	L	D	D1	D2	b	f	Z-φd	L1	H	質量	電裝型號
50	250	160	125	100	16	3	4-φ18	590	678	90	DZWl0A
65	265	180	145	120	18	3	4-φ18	590	693	96	DZWl5A
80	280	195	160	135	20	3	8-φ18	590	755	108	DZW20A
100	300	215	180	155	20	3	8-φ18	590	820	126	DZW20A
150	350	280	240	210	24	3	8-φ23	590	994	199	DZW20A
200	400	335	295	265	26	3	12-φ23	590	1138	254	DZW30A
250	450	405	355	320	30	3	12-φ25	810	1409	?310	DZW45A
300	500	460	410	375	30	4	12-φ25	810	1588	391	DZW60
350	550	520	470	435	34	4	16-φ25	830	1755	729	DZW90
400	600	580	525	485	36	4	16-φ30	830	1902	992	DZWl20
450	650	640	585	545	40	4	20-φ30	870	214l	1168	DZWl80
500	700	705	650	608	44	4	20-φ34	870	2276	1222	DZW250
600	800	840	770	718	48	5	20-φ41	870	2474	1376	DZW250
